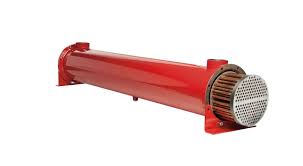

Intercambiador por agua-aceite tubular
agua-aceite
| Ficha técnica |
Los intercambiadores agua–aceite se recomiendan en instalaciones fijas que disponen de circuito de agua fría industrial o torre de refrigeración y donde se requiere una alta capacidad de disipación térmica en un volumen reducido. Habitualmente son del tipo carcasa y haz tubular o de placas, con paso independiente de aceite y agua en contracorriente para maximizar el gradiente térmico y el coeficiente global de transmisión de calor. El dimensionamiento se realiza en función del caudal de aceite, viscosidad, potencia térmica a disipar, temperatura de entrada del agua y pérdida de carga admisible tanto en el circuito de aceite como en el de agua.
Estos intercambiadores permiten trabajar con temperaturas de aceite elevadas y ofrecen una gran estabilidad térmica, lo que los hace idóneos para centrales hidráulicas de prensas, máquinas herramienta, instalaciones de proceso y bancos de ensayo. Los materiales de construcción (acero al carbono, cobre, acero inoxidable, juntas especiales) se seleccionan en función de la calidad del agua y de los requerimientos de compatibilidad química, reduciendo el riesgo de corrosión y fugas internas.
Datos de caudal de agua y aceite para intercambiadores tubulares.
- Serie MS 84 P (Estándar)
- Caudal de agua: 7,5 - 30 l/min.
- Caudal de aceite: De 20 a 190 l/min (dependiendo del submodelo de la serie).
- Serie MS 134 P
- Caudal de agua: 15 - 60 l/min.
- Caudal de aceite: 30 - 500 l/min.
- Serie MS 352 P (Haz tubular de gran capacidad)
- Caudal de agua: 292 - 1.166 l/min.
- Caudal de aceite: 300 - 800 l/min.
- Serie T60 CB (de baja potencia)
- Caudal de agua: 7,5 - 30 l/min.
- Caudal de aceite: 5 - 30 l/min.
